PRODUCTOS

Medidor de prisma: Sistema de monitoreo de nivel de aceite óptico de advertencia de doble color

El Calibrador de la prisma Emplea principios ópticos de la refracción para supervisar niveles de aceite sin requerir una fuente de la alimentación externa, asegurando la operación estable a largo plazo. Su construcción robusta se adapta a entornos de alta y baja temperatura, y cumple con los estrictos requisitos de precisión para equipos como transformadores. Cuando el nivel de aceite cae, los cambios en las trayectorias de refracción de la luz dentro de la ventana de visualización hacen que la tira indicadora de goma de doble color frontal cambie de negro a rojo, lo que indica visualmente un estado de bajo nivel de aceite, mejorando así la seguridad y la confiabilidad.

A sample of prism gauge lying flat on the desk.

Calibrador de prisma

The prism gauge without a nut standing upright on the desk.

Un calibrador vertical, tuerca-libre de la prisma

The prism gauge without a nut lying flat on the desk.

Un medidor de prisma sin tuerca acostado plano

The prism gauge with a nut is positioned upright on the table.

Calibrador vertical de la prisma

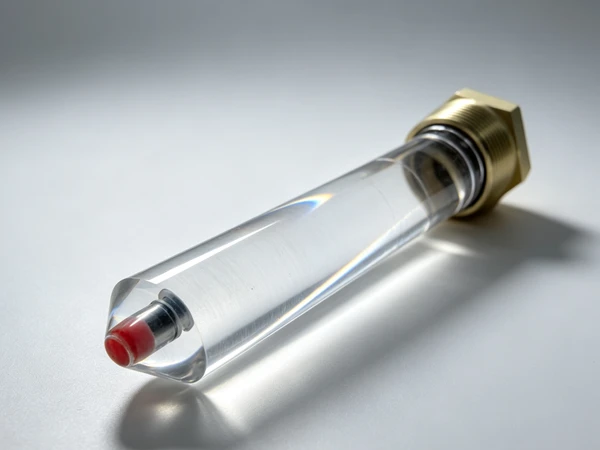

The prism gauge with a nut is lying flat on the table.

Calibrador horizontal de la prisma

Especificación

Tabla 1: Especificaciones del medidor de prisma
Material de la tuerca	Cobre
Material del cuerpo principal	Acrílico
Sistema de la indicación	Tarjeta de goma del color, usando negro y rojo para la diferenciación fácil del color.
Temperatura de funcionamiento	-20 °C a 150 °C
Presión de funcionamiento	0,2 MPa
Método de conexión	Conexión roscada
Dimensiones	Personalizable basado en el modelo
Números de modelo	ETLG1: Longitud total es 3,16" ETLG2: La longitud total es de 6,16" ETLG3: La longitud total es 7,16" Add Los tamaños icionales se pueden personalizar.

Características

Indicación negra y roja fácil de ver
Cuerpo de latón de una pieza resistente
Gran ventana de visualización
Indica el palmo grande del nivel líquido
Diseño único de doble sello
Excellent refracción de la luz del cono prismático
Barra óptica cristalina, pulida
Indicación alta y baja positiva
Grandes pisos llave
Precisión 1 " - 11 1/2 montaje roscado NPT para aplicación lateral superior

Estructura

Tuerca hexagonal de cobre: La interfaz roscada asegura un sellado apropiado.
Tubo de acrílico claro: Resistente a la corrosión con transmisión de luz excellent, con una zona de advertencia roja en la parte inferior.
Carta de color de caucho: Se adjunta en la parte inferior de la ventana, que activa los cambios de color basados en las variaciones en el nivel de aceite.

Prism gauge product and its structural component names

Estructura del calibrador del prisma

Aplicación

Monitoreo del nivel de aceite del transformador: detección en tiempo real de las reservas de aceite de aislamiento para evitar el sobrecalentamiento o la falla debido a los bajos niveles de aceite, adecuado para subestaciones al aire libre, sistemas de energía industriales y otras aplicaciones.

Prism gauge application for transformer oil level monitoring.

Supervisión de los niveles de aceite del transformador

An array of tubular gauge glass is vertically placed on the desk.
