Стекло видимости масла предлагает неподдельное стекло высоких стабильности & доказательства царапины
Стекло видимости масла Широко используется в трубах и объектах нефтяного и химического машиностроения. Он предлагает простой и легкий метод считывания уровня жидкости в контейнере или резервуаре. OSG (Oil Sight Glass) устанавливается непосредственно в сливной порт, расположенный на дне резервуара, или с коленом для сливных портов, расположенных сбоку оборудования.
- Эффективен в большинстве операционных сред
- Доступен в различных материалах
- Четкий обзор цвета масла, прозрачности и накопления воды или других загрязнений
- Приспособление различных жидкостей и адаптация к различным уровням давления
- Сопротивление кислоты & алкалиа, коррозионная устойчивость
- Простая установка и более длительный срок службы
- Специальные скидки на крупные заказы и многочисленные рекламные кампании
Масляное смотровое стекло позволяет пользователям наблюдать за уровнем жидкости в контейнерах.
Структура & Производительность
| Запчасти |
Материалы |
Макс. Давление или температура |
| Тело & крышки |
Алюминиевый сплав, латунь |
От-22 ° F до 752 ° F |
| Окна |
Закаленное натриево известковое стекло |
232 psig при 212 ° F |
| Закаленное боросиликатное стекло |
290 psig при 248 ° F |
| Закаленное кварцевое стекло |
362 psig при 392 ° F |
| Уплотнительные прокладки |
НБР |
От-4 ° F до 248 ° F |
| Витон |
От-13 ° F до 400 ° F |
| ПТФЭ (тефлон) |
От-40 ° F до 500 ° F |
| Стандарты резьбы |
Внутренняя резьба NPT, BSPP, BSPT |
Преимущества
Почему выбирают нас?
| ПРОЧНЫЙ |
УДОБНО |
ТОЧНОСТЬ |
|
Структура с высокой отдачей
Устойчивость к ультрафиолетовому излучению и длительному воздействию солнца
Устойчив к химическому износу и скоплению
Встроенная резьба без утечки
|
Обеспечение четкого представления о нефти
Быстрая и простая установка
Разрешение на прикрепление масляных бирок или другой соответствующей информации
Быстрый, прямой визуальный осмотр
|
Ультратонкий, сверхпрозрачный, без искажений/обесцвечивания
Позволяет использовать свет или лазеры для проверки на наличие твердых частиц без отклонения света
|
Применение
Стекло видимости масла широко использовано в масляных баках, резервуарах, коробках передач, редукторах и вариаторах скорости, аграрных машинах, системах отопления, насосах и ветротурбинах, компрессорах винта масла, етк.
Толстое прозрачное манометрическое стекло выдерживает высокие температуры и высокое давление для промышленного применения.

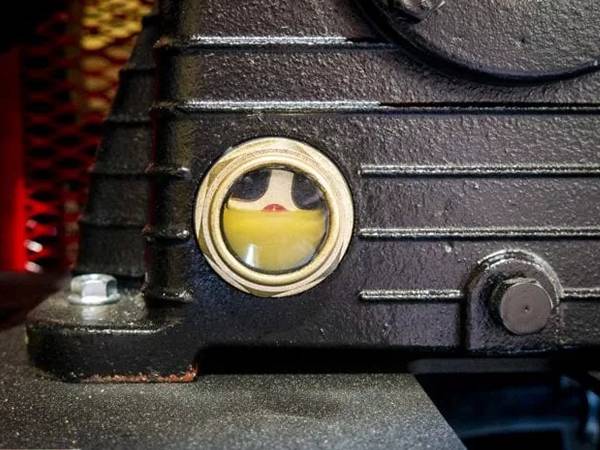

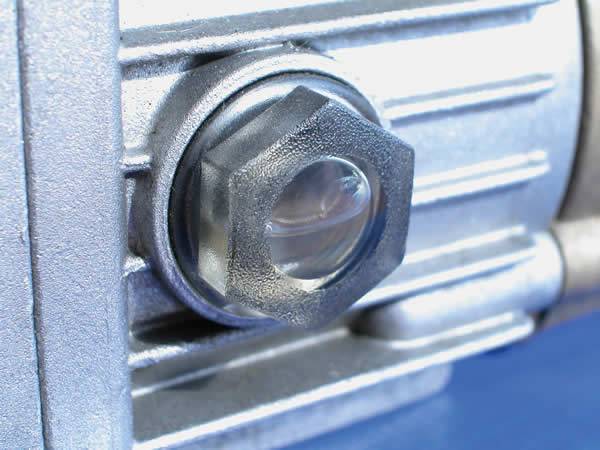

Масляное смотровое стекло оснащено масляным винтовым компрессором.

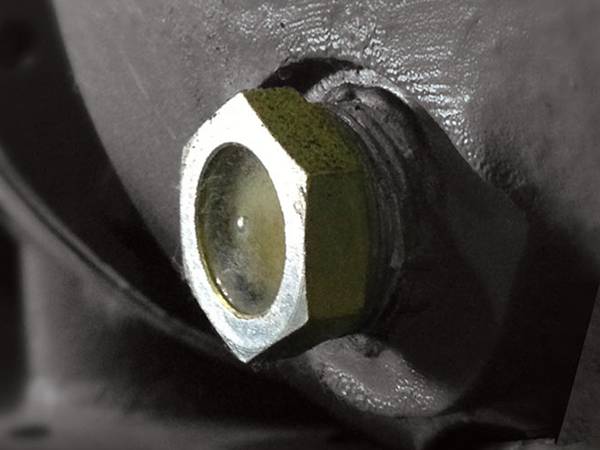

Масляное смотровое стекло устанавливается на масляный бак.

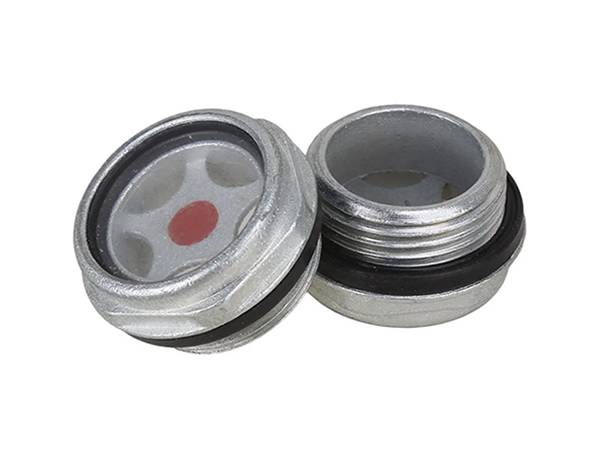

Корпус из алюминиевого сплава с пластиковым окном.
Масляное смотровое стекло из алюминиевого сплава для применения при низком давлении.

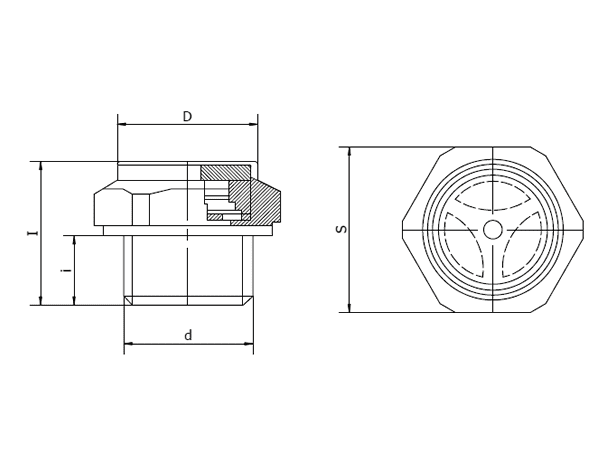

Эскизная карта алюминиевого смотрового стекла с пластиковым окном.
Структура
- Материал корпуса: алюминиевый сплав
- Окно: Гриламид
- Кольцо или плоское кольцо упаковки: NBR
- Прокладка: алюминиевый сплав
- Контрастный экран: алюминиевый сплав
- Диапазон температур: от-10 ° C до + 80 ° C (от + 14 ° F до + 194 ° F)
Технические характеристики
| Пункт |
Д |
I (мм) |
S (мм) |
Л (мм) |
Максимальное давление. (Бар) |
Вес (г) |
| ОСГАП 250 |
Г 1/4 |
8 |
17 |
18,8 |
5 |
5 |
| ОСГАП 375 |
Г 3/8 |
9 |
22 |
18 |
5 |
9 |
| ОСГАП 500 |
Г 1/2 |
9 |
27 |
20 |
5 |
15 |
| ОСГАП 750 |
Г 3/4 |
11 |
32 |
22 |
5 |
22,5 |
| ОСГАП 1000 |
Г 1 |
10 |
40 |
22 |
5 |
35 |
| ОСГАП 1250 |
Г 1 1/4 |
12 |
50 |
27 |
5 |
60 |
| ОСГАП 1500 |
Г 1 1/2 |
13 |
55 |
26 |
5 |
80 |
| ОСГАП 14 × 15-М |
М14 × 1,5 |
8 |
17 |
17 |
5 |
5 |
| ОСГАП 16 × 15-М |
М16 × 1,5 |
9 |
22 |
18 |
5 |
8,5 |
| ОСГАП 18 × 15-М |
М18 × 1,5 |
9 |
22 |
18 |
5 |
14 |
| ОСГАП 20 × 15-М |
М20 × 1,5 |
10 |
24 |
21 |
5 |
12 |
| ОСГАП 22 × 15-М |
М22 × 1,5 |
9 |
27 |
20 |
5 |
15 |
| ОСГАП 24 × 15-М |
М24 × 1,5 |
11 |
30 |
24 |
5 |
22,5 |
| ОСГАП 24 × 20-М |
М24 × 2 |
11 |
30 |
24 |
5 |
20 |
| ОСГАП 30 × 20-М |
М30 × 2 |
11 |
36 |
22,5 |
5 |
30 |

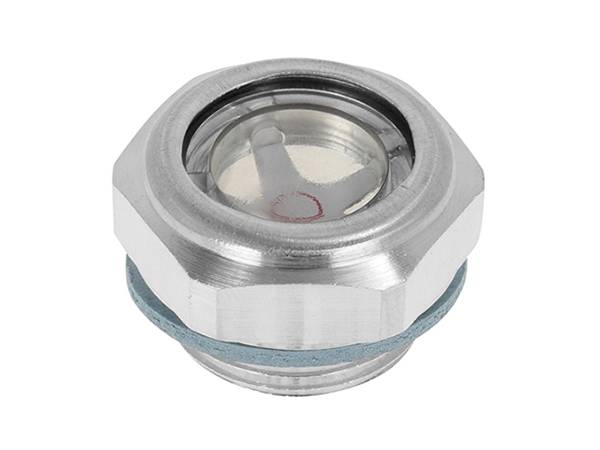

Тело алюминиевого сплава с стеклянным окном
Это смотровое стекло для масла подходит для высокотемпературных применений и совместимо с агрессивными жидкостями.
Эскизная карта алюминиевого смотрового стекла со стеклянным окном.
Структура
- Материал корпуса: латунь
- Окно: Гриламид
- Уплотнительное кольцо или плоское упаковочное кольцо: NBR
- Прокладка: белая оцинкованная сталь.
- Контрастный экран: алюминиевый сплав
- Диапазон температур: от-10 ° C до + 80 ° C (от + 14 ° F до + 194 ° F)
Технические характеристики
| Пункт |
Д |
I (мм) |
S (мм) |
Л (мм) |
Максимальное давление. (Бар) |
Вес (г) |
| ОСГАГ 250 |
Г 1/4 |
8 |
17 |
17 |
10 |
5 |
| ОСГАГ 375 |
Г 3/8 |
9 |
22 |
18 |
10 |
11 |
| ОСГАГ 500 |
Г 1/2 |
9 |
27 |
20 |
10 |
15 |
| ОСГАГ 750 |
Г 3/4 |
11 |
32 |
22 |
10 |
20 |
| ОСГАГ 1000 |
Г 1 |
10 |
40 |
22 |
10 |
28 |
| ОСГАГ 1250 |
Г 1 1/4 |
12 |
50 |
27 |
10 |
52 |
| ОСГАГ 14 × 15-М |
М14 × 1,5 |
8 |
17 |
19 |
10 |
6 |
| ОСГАГ 16 × 15-М |
М16 × 1,5 |
9 |
22 |
20,5 |
10 |
12 |
| ОСГАГ 18 × 15-М |
М18 × 1,5 |
9 |
22 |
20,5 |
10 |
17 |
| ОСГАГ 20 × 15-М |
М20 × 1,5 |
10 |
24 |
21 |
10 |
19 |
| ОСГАГ 22 × 15-М |
М22 × 1,5 |
9 |
27 |
20 |
10 |
14,5 |
Латунное тело с пластиковым окном
Смотровое стекло из латуни подходит для применений с низким давлением.
Эскизная карта латунного смотрового стекла с пластиковым окном.
Структура
- Материал корпуса: латунь
- Окно: Гриламид
- Уплотнительное кольцо или плоское упаковочное кольцо: NBR
- Прокладка: белая оцинкованная сталь.
- Контрастный экран: алюминиевый сплав
- Диапазон температур: от-10 ° C до + 80 ° C (от + 14 ° F до + 194 ° F)
Технические характеристики
| Пункт |
Д |
I (мм) |
S (мм) |
Л (мм) |
Максимальное давление. (Бар) |
Вес (г) |
| OSGBP250 |
Г 1/4 |
8 |
17 |
17 |
5 |
15 |
| ОСГБП375 |
Г 3/8 |
8 |
19 |
17 |
5 |
32 |
| ОСГБП500 |
Г 1/2 |
9 |
27 |
19 |
5 |
43 |
| OSGBP750 |
Г 3/4 |
11 |
32 |
23 |
5 |
50 |
| ОСГБП1250 |
Г 1 1/4 |
12 |
50 |
26 |
5 |
150 |
| OSGBP16 × 15-M |
М16 × 1,5 |
9 |
22 |
19 |
5 |
35 |
| OSGBP18 × 15-M |
М18 × 1,5 |
9 |
22 |
18 |
5 |
40 |
| OSGBP22 × 15-M |
М22 × 1,5 |
9 |
27 |
20,5 |
5 |
35 |
| ОСГБП 24 × 20-М |
М24 × 2 |
11 |
30 |
23 |
5 |
57 |

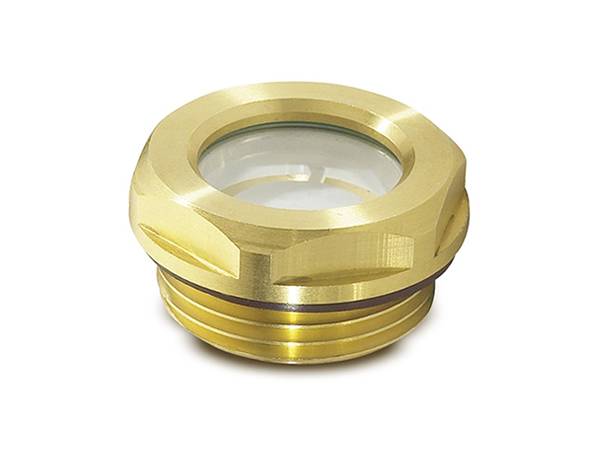

Латунное тело с стеклянным окном
Смотровое стекло из латуни подходит для применений с низким давлением.

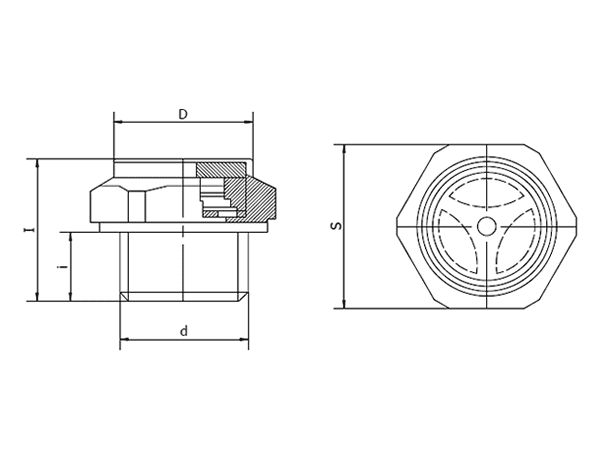

Эскизная карта латунного смотрового стекла со стеклянным окном.
Структура
- Материал корпуса: латунь
- Окно: стекло
- Уплотнительное кольцо или плоское упаковочное кольцо: FKM
- Прокладка: латунь
- Контрастный экран: алюминиевый сплав
- Диапазон температур: от-10 ° C до + 150 ° C (от + 14 ° F до + 302 ° F)
Технические характеристики
| Пункт |
Д |
I (мм) |
S (мм) |
Л (мм) |
Максимальное давление. (Бар) |
Вес (г) |
| OSGBG500 |
Г 1/2 |
12 |
27 |
19 |
40 |
42 |
| OSGBG750 |
Г 3/4 |
12 |
32 |
20 |
40 |
79 |
| OSGBG1000 |
Г 1 |
14 |
40 |
23 |
40 |
110 |
| OSGBG1250 |
Г 1 1/4 |
14 |
50 |
23 |
40 |
190 |
| OSBGG1500 |
Г 1 1/2 |
17 |
55 |
25 |
40 |
210 |
| OSGBG2000 |
Г 2 |
17 |
70 |
27 |
40 |
377,5 |

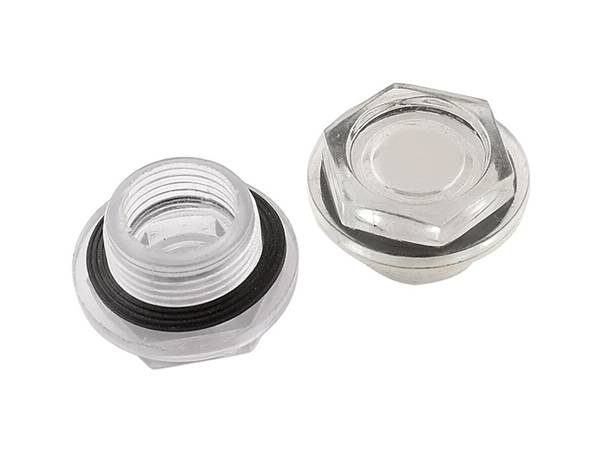

Пластичное тело с пластичным окном
Это высококачественное масляное смотровое стекло обеспечивает высокую прозрачность и оптимальную термическую и механическую стойкость.

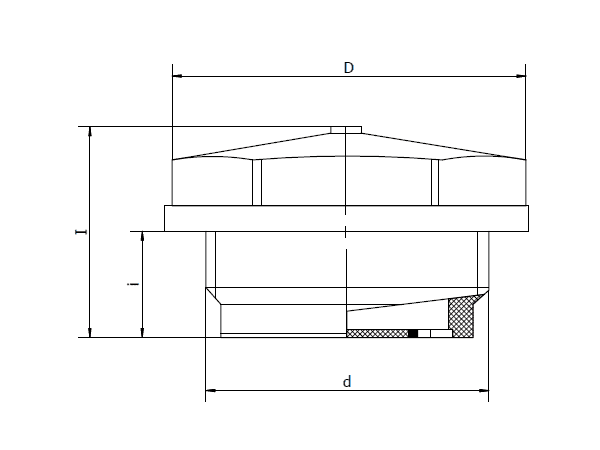

Эскизная карта масляного смотрового стекла с пластиковым окном.
Структура
- Материал корпуса: PA
- Контрастный экран: PA
- Диапазон температур: макс. + 90 °C; макс. + 194 ° F
Технические характеристики
| Пункт |
Д |
I (мм) |
S (мм) |
Л (мм) |
Максимальное давление. (Бар) |
| ОСГПП375 |
Г 3/8 |
6,5 |
18 |
18,5 |
1 |
| OSGPP500 |
Г 1/2 |
8 |
24 |
20 |
1 |
| OSGPP750 |
Г 3/4 |
8,5 |
30 |
22 |
1 |
| OSGPP1000 |
Г 1 |
9 |
36 |
23 |
1 |
| ОСГПП15 × 15-М |
М16 × 1,5 |
6,5 |
18 |
19 |
1 |
| ОСГПП18 × 15-М |
М18 × 1,5 |
6 |
21 |
18,5 |
1 |
| ОСГПП20 × 15-М |
М20 × 1,5 |
7,5 |
24 |
19,5 |
1 |
| ОСГПП22 × 15-М |
М22 × 1,5 |
7,5 |
24 |
20 |
1 |
| ОСГПП40 × 15-М |
М40 × 1,5 |
10 |
42 |
27 |
1 |

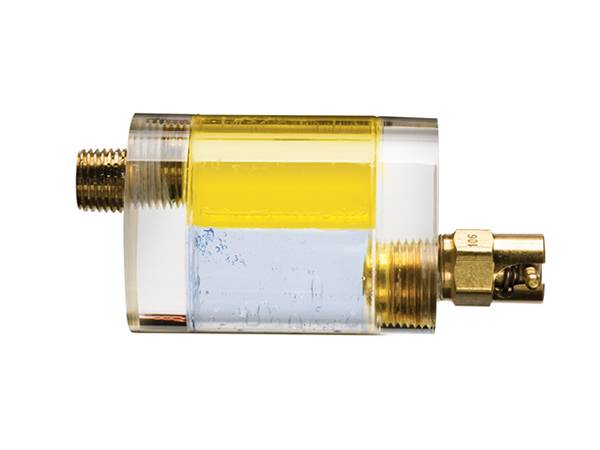

Горизонтальное стекло видимости масла
Горизонтальное стекло видимости масла Разработан специально для оборудования, которое расположено слишком близко к земле, чтобы можно было установить стандартные масляные смотровые стекла. Он решает проблему ограниченного или ограниченного доступа, который не обеспечивает минимального зазора, необходимого для типичных коробок передач. Горизонтальный стиль имеет такую же прочную конструкцию и функциональность стандартного смотрового стекла масла, только в горизонтальном представлении.
Горизонтальное стекло видимости масла идеальное решение когда доступ ограничен.
Технические характеристики
Список спецификации горизонтального стекла видимости масла
| Пункт |
Тип |
Размер NPT |
Размер бутылки |
Общая длина |
Внешний диаметр |
| OSGH250-1 |
Горизонтальный |
1/4 дюйма |
1 унция |
2,5 дюйма/6,35 см |
1,75 дюйма/4,45 см |
| OSGH375-1 |
Горизонтальный |
3/8 дюйма |
1 унция |
2,5 дюйма/6,35 см |
1,75 дюйма/4,45 см |
| OSGH500-1 |
Горизонтальный |
1/2 дюйма |
1 унция |
2,5 дюйма/6,35 см |
1,75 дюйма/4,45 см |
| OSGH250-3 |
Горизонтальный |
1/4 дюйма |
3 унции |
2,5 дюйма/6,35 см |
2,50 дюйма/6,35 см |
| OSGH375-3 |
Горизонтальный |
3/8 дюйма |
3 унции |
2,5 дюйма/6,35 см |
2,50 дюйма/6,35 см |
| OSGH500-3 |
Горизонтальный |
1/2 дюйма |
3 унции |
2,5 дюйма/6,35 см |
2,50 дюйма/6,35 см |
|
Технические примечания
Материал: грязеотталкивающий акрил, стандартные латунные фитинги
Рекомендуемый диапазон температур: от-40 ° F до 200 ° F (от-40 ° C до 93 ° C)
Максимальное рабочее давление: 65 фунтов на квадратный дюйм (4,48 бар)
Химическая совместимость: все шестерни, минеральные и синтетические масла
|
Большой объем масла смотровое стекло
Большое стекло видимости масла тома Обычно вертикальные модели 16 унций и 32 унций, обычно используемые на больших нефтяных резервуарах или на оборудовании, которое требует регулярных промывных спусков под высоким давлением или имеет проблемы с высокой конденсацией, где загрязнение воды нельзя избежать или свести к минимуму. Он обеспечивает дополнительное хранилище, необходимое для хранения большого количества воды до тех пор, пока ее не удастся слить, и позволяет оператору наблюдать большие объемы масла.
Горизонтальное стекло видимости масла идеальное решение когда доступ ограничен.
Технические характеристики
Список спецификации большого стекла видимости масла тома
| Пункт |
Тип |
Размер NPT |
Размер бутылки |
Общая длина |
Внешний диаметр |
| OSGL500-16 |
Большой объем |
1/2 дюйма |
16 унций |
5 дюймов/12,70 см |
3,5 дюйма/8,90 см |
|
Технические примечания
Материал: коммерческий сорт акрил, латунь сливной клапан
Рабочий диапазон: от 180 ° F до 265 фунтов на квадратный дюйм; От 203 ° F до 66 фунтов на квадратный дюйм; 230 ° F при атмосферном давлении
|
Высокая Температура Масла Смотровое Стекло
Высокая температура масла смотровое стекло Ваш идеальный выбор, когда лучистое тепло от близлежащего оборудования или необычно высокие рабочие температуры превышают безопасное использование других масляных смотровых очков. Доступные только в вертикальном стиле, торцевые крышки из стекла Pyrex и тефлона позволяют работать и температуру окружающей среды до 450 ° F. Таким образом, даже в экстремальных температурных условиях вы все равно сможете визуально контролировать качество масла и удалять загрязнение воды.
Высокотемпературное стекло видимости масла выбор excellent для высокотемпературных окружающих сред.
Технические характеристики
Список спецификации высокотемпературного стекла видимости масла
| Пункт |
Тип |
Размер NPT |
Размер бутылки |
Общая длина |
Внешний диаметр |
| OSGHT100-1 |
Высокая температура. |
1/4 дюйма |
1 унция |
2,5 дюйма/6,35 см |
2,75 дюйма/6,99 см |
| OSGHT200-1 |
Высокая температура. |
3/8 дюйма |
1 унция |
2,5 дюйма/6,35 см |
2,75 дюйма/6,99 см |
| OSGHT300-1 |
Высокая температура. |
1/2 дюйма |
1 унция |
2,5 дюйма/6,35 см |
2,75 дюйма/6,99 см |
| OSGHT150-3 |
Высокая температура. |
1/4 дюйма |
3 унции |
2,5 дюйма/6,35 см |
3,50 дюйма/8,89 см |
| OSGHT250-3 |
Высокая температура. |
3/8 дюйма |
3 унции |
2,5 дюйма/6,35 см |
3,50 дюйма/8,89 см |
| OSGHT350-3 |
Высокая температура. |
1/2 дюйма |
3 унции |
2,5 дюйма/6,35 см |
3,50 дюйма/8,89 см |
|
Технические примечания
Материал: тяжелостенные Pyrex стекло, тефлоновые торцевые пластины, витон уплотнительное кольцо, гайки и болты из нержавеющей стали, латунные фитинги стандарт
Рекомендуемый диапазон температур: от-40 ° F до 450 ° F (от-40 ° C до 232 ° C)
Максимальное рабочее давление: до 65 фунтов на квадратный дюйм (4,48 бар)
Химическая совместимость: все шестерни, минеральные и синтетические масла
|
Стекло видимости купола
Смотровое стекло купола, Также известное как трехмерное смотровое стекло BullsEye, является лучшей альтернативой смотровым окнам на нефтяных резервуарах. Он обеспечивает постоянный мониторинг масла под любым углом и изготовлен из прочного полиамида, обеспечивая лучшую прозрачность, долговечность и химическую и экологическую стойкость, чем когда-либо прежде. Резьбовой конец обеспечивает простоту установки, а куполообразный масляный смотровой конец обеспечивает быстрый и легкий контроль состояния масла.
Смотровое стекло купола обеспечивает беспрепятственный обзор на 360 ° уровня масла под любым углом.

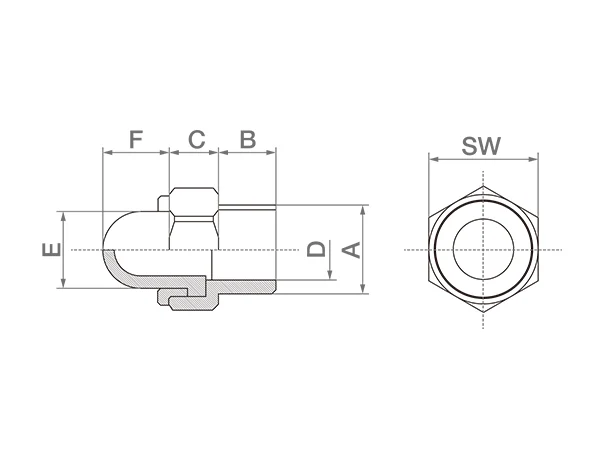

Эскизная карта купольного смотрового стекла
Особенности
| УЖДА |
В три раза больше ударопрочности акрила
Низкая восприимчивость к растрескиванию под напряжением
|
| СИЛЬНЕР |
Высокая усталостная прочность
Стоя до 275 + фунтов силы
|
| Tougher |
Excellent выветривание и УЛЬТРАФИОЛЕТОВОЕ сопротивление
Широкая химическая совместимость
|
| ЛУЧШЕ |
Высокий уровень прозрачности
Быстрая & легкая установка
|
Технические характеристики
Спецификации стекла видимости купола
| Пункт |
Размер (мм) |
А (мм) |
B (мм) |
C (мм) |
D (мм) |
E (мм) |
F (мм) |
SW (мм) |
| DSGN-14 |
1/4 дюйма |
ДНЯО 1/4" |
12 |
16 |
9 |
12 |
10 |
21 |
| DSGN-38 |
3/8 дюйма |
НПТ 3/8" |
13 |
16 |
11 |
16 |
13 |
24 |
| DSGN-12 |
1/2 дюйма |
НПТ 1/2» |
14 |
16 |
13 |
18 |
13 |
26 |
| DSGN-34 |
3/4 дюйма |
НПТ 3/4" |
17 |
16 |
20 |
25 |
15 |
36 |
| DSGN-10 |
1" |
ДНЯО 1" |
20 |
16 |
25 |
30 |
15 |
40 |
| DSGG-14 |
1/4 дюйма |
G 1/4 дюйма |
12 |
16 |
9 |
12 |
10 |
21 |
| DSGG-38 |
3/8 дюйма |
G 3/8 дюйма |
10 |
16 |
11 |
16 |
13 |
24 |
| DSGG-12 |
1/2 дюйма |
Г 1/2» |
10 |
16 |
13 |
18 |
13 |
26 |
| DSGG-34 |
3/4 дюйма |
G 3/4 дюйма |
12 |
16 |
20 |
25 |
15 |
36 |
| DSGG-10 |
1" |
Г 1" |
12 |
16 |
25 |
30 |
15 |
40 |
| DSGM-121 |
М12 |
М12 × 1 |
10 |
16 |
9 |
12 |
10 |
21 |
| DSGM-122 |
М12 |
М12 × 1,25 |
10 |
16 |
9 |
12 |
10 |
21 |
| DSGM-123 |
М12 |
М12 × 1,5 |
10 |
16 |
9 |
12 |
10 |
21 |
| DSGM-14 |
М14 |
М14 × 1,5 |
10 |
16 |
9 |
12 |
10 |
21 |
| DSGM-16 |
М16 |
М16 × 1,5 |
10 |
16 |
11 |
16 |
13 |
24 |
| DSGM-18 |
М18 |
М18 × 1,5 |
10 |
16 |
11 |
16 |
13 |
24 |
| DSGM-20 |
М20 |
М20 × 1,5 |
10 |
16 |
12 |
18 |
13 |
26 |
| DSGM-22 |
М22 |
М22 × 1,5 |
10 |
16 |
13 |
18 |
13 |
26 |
| DSGM-26 |
М26 |
М26 × 1,5 |
11 |
16 |
19 |
25 |
14 |
36 |
| DSGM-27 |
М27 |
М27 × 1,5 |
11 |
16 |
20 |
25 |
15 |
36 |
| DSGM-33 |
М33 |
М33 × 1,5 |
11 |
16 |
25 |
30 |
15 |
40 |
| Температура: Метрическая система и резьба BSP DIN38-ED прокладки для герметизации. С боросиликатным стеклом в диапазоне от-25 ° C до 200 ° C. |
