Трубчатое смотровое стекло с несколькими соединением для контроля потока и уровня

Мульти-соединениеТрубчатое смотровое стекло Предназначен для наблюдения за встроенными трубопроводами, обеспечивая четкий обзор потока, уровня жидкости, цвета и примесей на 360 °. Он широко используется в гидравлических системах, контурах охлаждения, химической обработке, водоочистке и трубопроводах для перекачки нефти.

Изделие состоит из металлических концевой арматуры, прозрачной трубки, соединительных тяг и уплотнительных прокладок. Заделки сделаны из нержавеющей стали 304 стандарт, с нержавеющей сталью 316 или 316Л доступной как варианты. Акрил является стандартным материалом трубки для экономически эффективного решения, в то время как боросиликатное или кварцевое стекло может быть настроено для высокотемпературных применений. Структура позволяет легкой разборке и надежному запечатывании, с продетыми нитку, служить фланцем, и санитарными соединениями струбцины доступными в ориентированных на заказчика размерах.

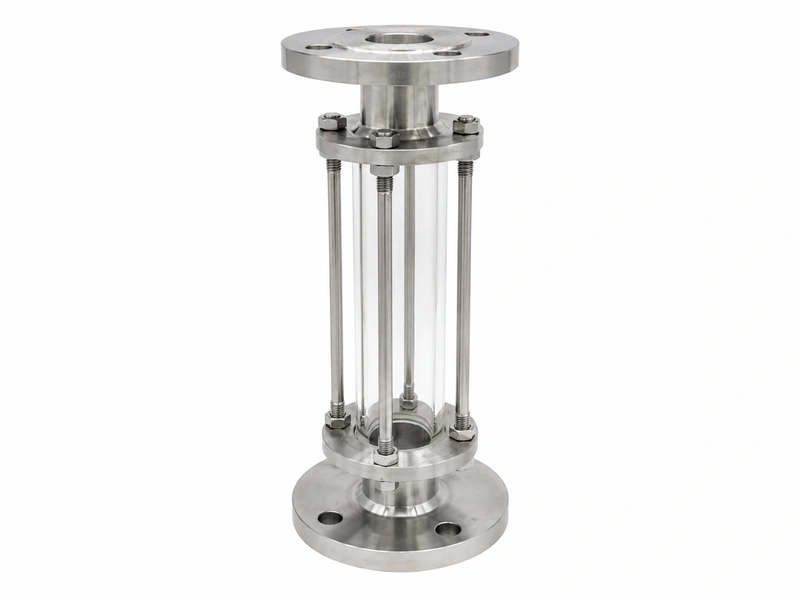

Multi-connection tubular sight glass with flanged connections.

Стекло видимости Мульти-Соединения Трубчатое

СпецификацияС

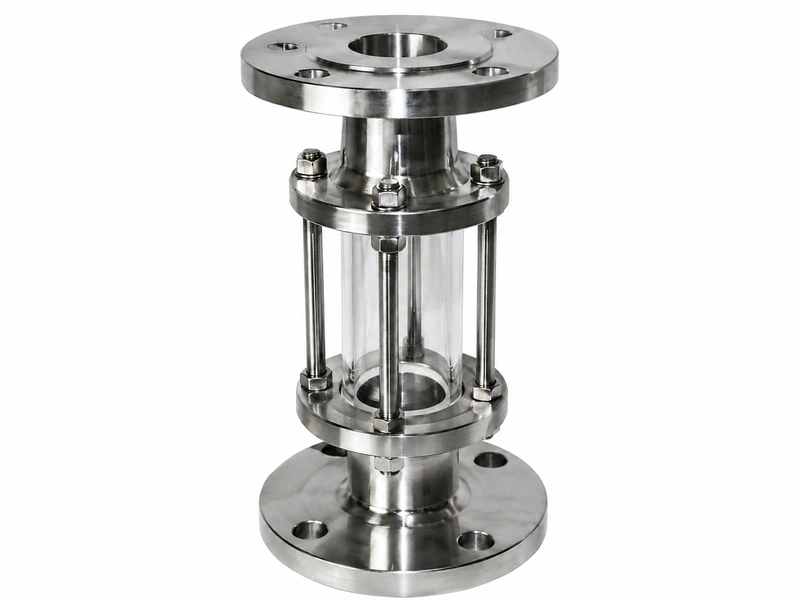

Multi-connection tubular sight glass with flanged connections on both ends.

Стекло видимости Мульти-соединения трубчатое
HGS07-126/127 (2,5-6 кг/см²)

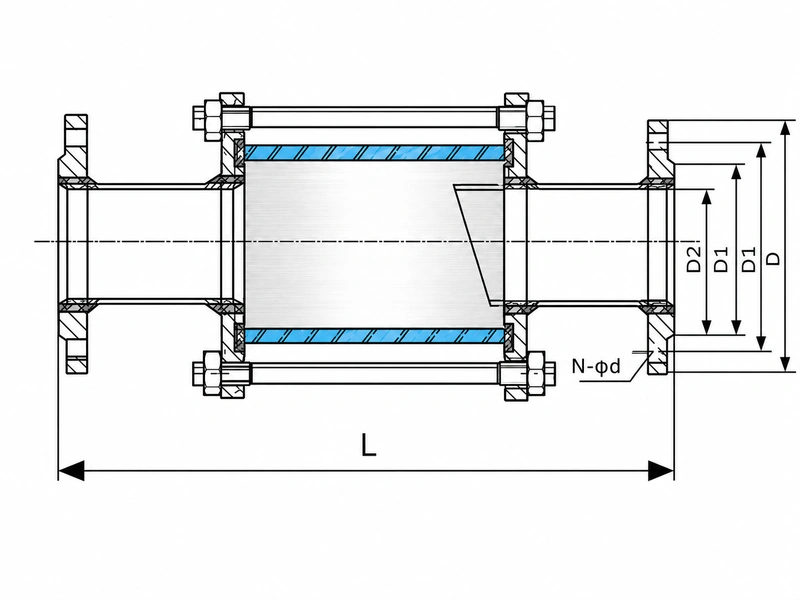

Multi-connection tubular sight glass dimensional drawing.

Мульти-соединение тМерный чертеж из трубчатого смотрового стекла

**Таблица 1:Стекло видимости Мульти-Соединения ТрубчатоеРазмеры**
Г	ДН	Л	Д	Д1	Д2	Н-ØД
1/2	15	250	95	65	55	4-Ø14
3/4	20	250	105	75	46	4-Ø14
1	25	250	115	85	65	4-Ø14
1 ¼	32	250	135	100	78	4-Ø18
1 ½	40	250	145	110	85	4-Ø18
2	50	250	160	125	100	4-Ø18
2 ½	65	250	180	145	120	4-Ø18
3	80	250	195	160	135	4-Ø18
4	100	250	215	180	155	8-Ø18
5	125	250	245	210	185	8-Ø18
6	150	250	280	240	210	4-Ø14

An array of tubular gauge glass is vertically placed on the desk.
